AutoCAD #16: Meu desenho está flutuando

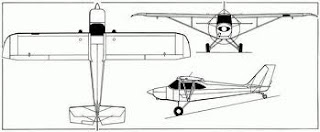

Você sonhava em voar?
Acho   que o AutoCAD também pensa em voar o tempo todo.


Para aqueles que não se lembram o autoCAD trabalha com a lógica do plano cartesiano X, Y, Z, e recentemente descobri que ele utiliza a lógica dos vetores.

Para quem não conhece o que é vetor, pode ficar tranquilo que isso não é doença e nem morde, e para quem conhece, dee estar pensando até aqui essa desgraça está me seguindo. Vetor é uma abstração matemática, que resumindo ficamos com o nossos conhecidos X, Y, Z.

Determinamos dois tipos de projetista:
- projetista 2D - aquele que faz desenhos utilizando somente o plano X, Y
- projetista 3D - aquele que faz modelagem utilizando o espaço tridimensional X, Y, Z

Mas independente de qual projetista você seja o autocad lhe disponibiliza o espaço tridimensional para desenhar então você pode utilizar infinitas possibilidades de planos e posições do espaço.

Essa possibilidade infinita cria certas complicações para quem trabalha basicamente num único plano, pois muitas vezes você se deparará com arquivos onde um desenho de uma planta ou um corte tem elementos de profundidade no eixo Z que não estão visíveis, criando certa dificuldade em realizar certos comandos.

Isso é mais comum  na compatibilização de projetos de topografia, que estão configurados para determinar elementos planialtimétricos, ou seja, em planta e em alturas.

MAS O QUE EU FAÇO PARA DRIBLAR ESSE PROBLEMA?

Essa é uma questão que pode haver várias interpretações e dicas de soluções por aí.
Eis a minha dica:



1- Descubra se seu desenho tem elementos no eixo Z
 = Utiliza as visualizações isométricas (perspectiva e vistas de outros planos), mas cuidado pois essas visualizações alteram a UCS

2- Descubra se seu desenho está utilizando a UCS universal (world)
Como os desenhos de topografia que geram a maior parte desses problemas de compatibilização, entenda que eles trabalha seguindo a lógica da posição do norte, e nem sempre seu projeto arquitetônico está alinhado ortogonalmente, e na maior parte das vezes nem deve no caso de plantas de implantação.

3- Planifique todas os elementos Line
O elemento Line é o mais simple e rápido de planificar bastando selecioná-lo e zerar as dimensões no eixo Z
Comando: Change > selecionar > properties [p] > elev [e] > 0
(funciona para linhas que estão paralelas ao plano do qual quer planificar)
Comando: Move [m] > selecionar > @0,0,Z(medida em Z)
(funciona para todos os elementos de desenho)
Comando: Properties (abrirá uma quadro de propriedades onde haverá a descrição do elemento selecionado, lá em Geometry digite zero nos campos relacionados ao eixo Z ou elevação)
Comando: Align [al] > selecionar > ponto de origem > ponto de destino > ponto a alinhar > ponto de alinhamento

4- Elementos como blocos, cotas, polilinhas, arcos, círculos, hachuras,....não faça nada que vá se arrepender depois, eles precisam ser planificados caso a caso.

Os demais elementos de desenho necessitam de cuidados especiais, alguns comandos relaionados anteriormente podem trazelos ao plano 0 de Z, mas não os deixarão planos, pois eles se moverão na ortogonal, mas não estarão paralelos ao plano, ou seja ainda estarão tortos.
No caso dos blocos: primeiro você precisará verificar se internamente no fechamento do bloco ele está totalmente planificado, sendo assim basta simplesmente alinhá-lo paralelo e planificado ao plano principal.
Para as Cotas: Se elas estiveres paralelas ao plano principal basta somente planificá-la, mas se ela estiver deformada em relação ao plano, aconselho a refazê-la (ainda não encontrei nada melhor).
Para polilinhas, arcos, círculos, hachuras...: se estiver paralela a solução e semelhante as demais, mas caso contrário tente o comando properties, o em caso extremo tente transformá-las em lines, e posteriormente as transforme em polilinhas novamente, ou refaça o que for necessário.


5- Tente evitar trabalho demasiado de planificação
Muitas vezes não é necessário planificar o desenho inteiro, pois demanda desperdício de tempo, então não perca todo o seu tempo com isso, planifique somente a parte do desenho que lhe facilitará a continuação do desenho que realmente interessa ser feito.

6- Outros complicantes
Podem aparecer outros complicantes, ou seja, outros elementos de desenho com solução diversa aos descritos aqui, para cada caso pode ser necessario uma busca de solução específica, aqui coloquei uma solução geral, mas há outro comando muito falado de planificação que para alguns casos funciona bem outras vezes não, e aí recorremos a refazer partes do desenho ou explodí-los e transformálos em line (que acredito ser a melhor das opções muitas das vezes)
Comando: Flatten > selecionar > no hidden
(ele torna os elementos planos de modo geral, mas nem todos os elementos de comportam bem a ele, como polilinhas, mas depois é necessário mover os elementos ao plano principal, mas não acho ele muito garantido de utilizar)






Portifólio #24: Sólida (2)

Arquiteto Augusto Camacho

- Sólida Projetos e Obras
- São Paulo/SP - desde 2012 (conheça essa e outras parcerias)
- Projetista (conheça meu portifólio)

Trabalho realizado por indicação de um colega de faculdade, logo após de recém-formada.

Cliente: Edifício Residencial
Assunto: desenho de estacionemanto
Software: AutoCAD

Cliente: Delegacia
Assunto: esquadrias
Software: AutoCAD

Portifólio #23: Jandira Alexandre Ferreira

Arq. Jandira Alexandre Ferreira

- JAF Arquitetura
- Colega de faculdade que virou parceira de trabalho.
- São Paulo/SP - desde 2011 (conheça essa e outras parcerias)
- projetista freelancer (conheça meu portifólio)

Cliente: Edifício Comercial
Assunto: Levantamento
Software: AutoCAD

Cliente: Edifício Institucional
Assunto: Retrofit - Hidráulica
Software: AutoCAD




ACRESCENTE COM COMENTÁRIOS

AutoCAD #15: Atributos

Comando: ATT - Attribute Definition

Atalho teclado: ATT

Função: formatar uma configuração de texto que será utilizado para inserrir datos num determinado bloco com várias informações de textos.

Exemplos:
- carimbos de pranchas onde são inseridos várias informações já padronizadas
- títulos ou nomenclaturas no desenho padronizadas: nomes de ambientes, título de desenho.

Observação: um atributo de texto só se faz necessário quando for configurar um conjunto de textos em bloco padronizado.

Modo de Preparo: desenhe ou planeje seu bloco de textos (carimbos, títulos, legendas, tabelas, ....) de maneira que saiba quais partes do bloco será fixo, ou seja, não haverá alteração (grade da tabela, textos de indicação, margem, imagens, ...) essa parte não será utilizada o comando atributo nos textos, pois os atributos são as partes editáveis de sue bloco.

Insira os atributos nas partes onde serão alterados e inseridos textos novos a cada bloco inserido.

TAG = SEMPRE_MAIUSCULO_E_SEM_ESPAÇO_PALAVRAS_SIMPLES
Prompt = é a descrição de sua tag, dizendo o que deve ser inserido nela


Parte Fixa
Prompt
TAG
Escala
Escala
1:XXX
Data
Mês/Ano
MES/XXXX
Assunto
Nome do Ambiente
NOME_AMBIENTE
Nome do Detalhe
NOME_DETALHE
planta, corte ou vista
TIPO_DESENHO
Etapa
Etapa de projeto
ETAPA
Folha
Número da Folha
00/00


Inserção do bloco de carimbo onde as partes fixas são sempre as mesmas e a descrição inserida são alteradas a cada inserção do bloco configurado.

1ª inserção - folha 05/10
Escala
1:20
Data
Mar/2013
Assunto
Banho Casal
Marcenaria da Bancada
Corte A e Vista Aberta
Etapa
Executivo
Folha
05/10



2ª inserção - folha 02/04
Escala
1:50
Data
Mar/2013
Assunto
Suite Casal
Layout
Planta
Etapa
Proposta
Folha
02/04







A configuração do tipo de texto, pode ser feita da mesma maneira que já se é conhecida para alterar qualquer texto inserido: copiando as propriedades de outros textos, ou alterando o tipo de texto no quadro do de definição do atributo, ou pelas propriedades do objeto.



ACRESCENTE COM COMENTÁRIOS


Curta a Página no Facebook

CADFREELA #13: Hierarquia de projeto

Você está no ramo da Construção?

Mais qual a sua colocação hierárquica????

Então reparei na seguinte denominações de profissão:

Desenhista
Projetista

É queridos projetistas de plantão, o autocad bagunçou tudo.



Quando comecei entrei nessa área que faz projetos para construção civil, as pranchetas já começavam a perder o espaço para os computadores.

Pranchetas, lapiseiras, grafite, escalimetros, esquadros, fita vegetal, normógrafos, gabaritos, canetas nankins, gilete, régua paralela, ...... e milhares de outros materiais que nem cheguei a conhecer seus nomes e suas serventias, indo para na lata do lixo, ou simplesmente materiais de estimação de seus donos, que um dia pensavam que passariam para algum filho, neto, ou alguém que cuidasse com o mesmo carinho que fez a vida toda.


Atualmente esse materiais estão totalmente desvalorizados, mas ainda são o grande símbolo dessa profissão que é ser PROJETISTA.

Mas se os materiais foram descartados, e os Projetistas o que fizeram com eles?
Os que puderam e aguentaram migraram para o autocad, mas o autocad se tornou acessível a todos, todos puderam se tornar bons projetistas, não projetistas expetaculares como as pranchetas faziam com os anos de experiência, mas o suficiente para economizar na contratação de projetistas de profissão.

Não sei se concordarão comigo, mas quantos hojem se dizem projetistas com orgulho, e cadistas então menos ainda, pois o projeto virou uma coisa banal, não uma arte feita com sangue e suor pelos Projetistas de Prancheta.

Certa vez ouvi a seguinte frase: "...antes haviam os projetistas, onde o arquiteto (ou engenheiro), passava alguns riscos da ideia e este desenvolvia todo o projeto, hoje existem os estagiários de arquitetura (ou engenharia) que sabem CAD, mas precisam do desenho completo para copiar..."

Com essa frase na cabeça, comecei a buscar aprender mais sobre representação gráfica, e para a minha grande surpresa, não é algo simples, como o autoCAD aparentemente permitiu ser, percebi que para ser um excelente cadista, é necessário ter uma boa noção de desenho de prancheta, noção de geometria, noção de construção, e é claro aprender a ferramenta co autocad.

A lógica da prancheta foi totalmente computadorizada pelo autocad:

Arquitetos e Engenheiros mantiam o perfil de orientadores do projeto, hoje eles também desenvolvem o projeto e fazem as vezes de projetista.

Projetistas desenvolviam todo o processo gráfico das pranchas de apresentação, hoje eles acumularam os trabalhos que era dividido por toda a equipe de desenho: desenhista copista, perspectivista, estagiários que limpavam as folhas com gilete, arquivista, normografistas, ..... tudo com ajuda do computador.

É assustador pensar assim, mas as empresas  abriram mão de ganhar com os projetos para ganhar na administração de obra, que também se modernizou como os materiais pré-fabricados, que permitiu economizar no em projetos de detalhamento.

Então para que serve um projetista atualmente? Eu diria que ele é bem mais útil do que um dia já foi, pois um bom projetista é quem permite o desenvolvimento de novas ideias, é quem deveriam solucionar e prever muitos dos equívocos de obra que acontece, por não haver um cuidado com o projeto.

O projeto foi uma evolução nas construções antigas e que permitiu prever, calcular e desenvolver muitas das obras admiradas até hoje.

A desvalorização do projeto, do bom projeto, está regredindo o avanço da indústria da construção.

Muitos dizem que: "...no papel tudo é possível...", mas um bom projetista não é simplesmente aquele que desenha, mas é aquele que transcreve para o papel a solução para um problema construtivo.

CADÊ OS BONS PROJETISTAS QUE SERÃO OS MESTRES DOS FUTUROS PROJETISTAS???
